Las bobinas del devanado forman grupos que pueden ser según su forma:
- Concéntricos.
- Imbricados.
- Ondulados.
Según la manera de conexión de los grupos de bobina de una misma fase, el
devanado puede ser conectado:
- Por polos.
- Por polos consecuentes.
Términos del bobinado de motores eléctricos.
Bobina. Recibe el nombre de bobina cada uno de los conjuntos
compactos de espiras que unidos entre
máquina. Van alojadas en las ranuras de la armadura
lados activos y cabezas.

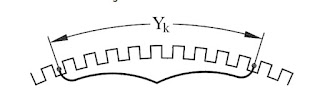

Paso de bobina
Es la distancia que hay entre los dos lados de una bobina.
Se puede medir en fracciones del paso polar, en radianes eléctricos o
geométricos, pero normalmente se mide contando el número de ranuras que
hay entre los dos lados de la bobina (al paso de bobina medido en números de
ranuras se le designara)
 |
| PASO DE BOBINA |
para mayor informacion ver el siguiente enlace:
los bobinados de corriente alterna son concentrico cuando las bobinas que forman los grupos, tienen el mismo centro.
bobinados concentricos:
En los bobinados concéntricos las bobinas de un grupo polar son de diferentes
tamaños, y se van situando sucesivamente unas dentro de las otras.
 |
| BOBINADO CONCENTRICO |
otras.Los bobinados concéntricos pueden ser construidos tanto por polos como por
polos consecuentes.La forma de ejecutar los bobinados de una y dos fases es
por polos.
 |
| Bobinado monofásico concéntrico por polos |
 |
| Bobinado trifásico concéntrico por polos consecuentes |
- CÁLCULO DE LOS BOBINADOS CONCÉNTRICOS.
Los bobinados concéntricos
se suelen realizar de una capa y conectados por polos consecuentes.
se suelen realizar de una capa y conectados por polos consecuentes.
ranuras que se encuentran en el interior de un grupo de bobinas.
En la ecuación se puede observar cómo se halla la amplitud del grupo
para los bobinados concéntricos.
Donde:
- Amplitud por grupo.
- numero de fases.
- Ranuras que ocupa el bobinado por polo magnético y por fase.
Una observación importante a la hora de hacer el cálculo para bobinados
concéntricos es la siguiente:
concéntricos es la siguiente:
- Si el número de bobinas por grupo (U) es un numero entero ( n+1 /2 ),se colocan alternativamente grupos de n bobinas y de n+1 bobinas
NUMERO DE
BOBINAS POR GRUPO
Salvo las excepciones señaladas anteriormente, los bobinados con céntricos son ejecutados en una capa por ranura. Por consiguiente el número de bobinas que constituyen un grupo vendrá dado por las siguientes formulas:
por polos consecuentes 1 capa U=K2pq
por polos una capa U=K4pq
AMPLITUD DE GRUPO
En un bobinado concentrico se conoce con el nombre de
amplitud de grupo, el número de ranuras que se encuentran en el interior de
dicho grupo. Para calcular el valor de la amplitud de grupo recordemos que si
se quiere que se sumen las f.e.m.s. generadas en los lados activos de las bobinas
que forman el grupo, es preciso que éstas se encuentren frente a los polos
consecutivos, o lo que es igual, que los dos lados activos de un grupo deben
estar separados una determinada distancia, que es igual al paso polar. Ahora
bien, en un paso polar debe haber Kpq ranuras por cada fase y en el interior
del grupo de una fase tienen que encontrarse las ranuras de las restantes fases.
Por consiguiente resulta, que el valor de la amplitud es igual a:
m=(q-1). Kpq
. Sustituyendo en esta fórmula Kpq, por el valor del
despejado de las expresiones por polos y por polos consecuentes obtendremos las
siguientes expresiones.
por polos consecuentes .................................m = (q-1).U
por polos ......................................................m = (q-1).2U
el devanado de arranque se coloca en un tercio de las ranuras del estator, y normalmente se hace con la resitencia adicional externa con las bobinas bifilares.
- En el
devanado con la resistencia adicional externa, el número de conductores encada ranura es:
- El devanado adicional ( de arranque) se coloca en un tercio de las ranuras delestator, y normalmente se hace con la resistencia adicional externa, con capacidad( capacitor) con las bobinas bifilares. En el devanado con la resistencia adicional externa, el número de conductores encada ranura es:
- y se determina definitivamente durante la prueba del motor.En el devanado de arranque con las bobinas bifilares, el número de conductores en cadaranura para la sección principal es:
El número de conductores para la sección bifilar es: - El devanado con las bobinas bifilares se hace de dos conductores paralelos con direcciones diferentes de corrientes .
En los motores de condensadores los devanados de régimen y de arranque ocupan la mitad de la ranura del estator. Los datos de devanados de estos motores se calculan igualmente que en el caso de los devanados con las resistencias adicionales externas. El valor de la capacidad de arranque se calcula con la fórmula:
donde Jr es la densidad de la corriente en el devanado de régimen ( Amp/mm2) y se selecciona desde 6 hasta 10 Amp/mm2 .
( magnitudes mayores para los motores de menor potencia).
Ejemplo: los datos de un motor trifásico:- Potencia: 120W
Tensión: 120/220V
- N = 147 vueltas
- Diámetro del alambre sin aislamiento: 0.35 mm
-Z1: 24 ranuras.Se requiere calcular el devanado del estator para la tensión de la red de 220V.
1.- El número de conductores en la ranura del devanado principal( ocupa 2/3 * 24 = 16ranuras).
